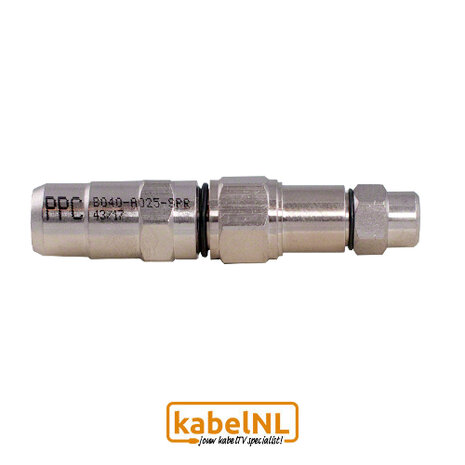

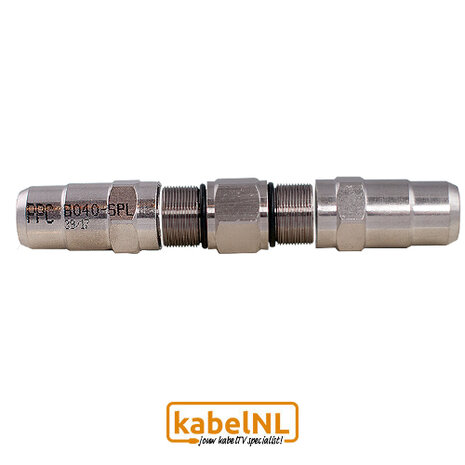

De coax grondkoppeling C6-C9 van de fabrikant PPC zorgt voor een uitstekende koppeling tussen een coaxkabel met een diameter van 10.5 mm en een coaxkabel met een diameter van 7 mm. Deze coaxkabels worden ook wel coaxkabel type C6 resp. C9 genoemd. Door je coaxkabels aan beide zijden van de grondkoppeling te monteren treedt er nauwelijks signaalverlies op en is de aansluiting weer in orde gebracht.
Toepassing
De grondkoppeling is een prima oplossing als je de binnenkomende coaxkabel wilt verleggen, verlengen of repareren.
Montage van de coax grondkoppeling C6-C9
De montage van de beide 7 mm coaxkabels op deze grondkoppeling is eenvoudig. We leggen het stap voor stap uit
- (voor de C6 kabel) maak de koperen binnenkern van beide coaxkabels 12 mm bloot
- (voor de C9 kabel) maak de koperen binnenkern van beide coaxkabels 10 mm bloot
- (voor de C6 kabel) snijd van de groene buitenmantel 12 mm af
- (voor de C9 kabel) snijd van de groene buitenmantel 10 mm af
- veeg de koperen haartjes terug over de buitenmantel om te voorkomen dat er sluiting met de binnenkern kan ontstaan
- schuif de beide moeren van de grondkoppeling over elk van de coaxkabel
- druk de coaxkabels links en rechts in de grondkoppeling totdat de coaxkabel niet verder kan
- schuif beide moeren terug op de grondkoppeling en draai die stevig aan
Nu zijn de coaxkabels met elkaar gekoppeld en treedt nauwelijks signaalverlies op.
Onder de grond
De koppeling is geschikt om in de grond te stoppen. In verband met condensvorming in de grondkoppeling (of waterintreding als de koppeling in het water komt te liggen) raden wij aan de grondkoppeling en delen van de beide coaxkabels in te tapen of anderszins te beschermen.
Kwaliteit
Deze PPC grondkoppeling wordt ook door Ziggo kabelmonteurs gebruikt en is van professionele kwaliteit. Eenmaal goed gemonteerd en beschermd tegen vocht kan de grondkoppeling vele jaren in de grond blijven zonder signaalproblemen te veroorzaken.
