Installatieschema met 2 TV aansluitingen

ZVA 128 is een opdrukversterker met 2 uitgangen met IEC aansluitingen. De versterker versterkt het signaal met 8 dB zodat u tot 43m kunt overbruggen met KOKA 9TS of 799. Deze versterker is op 1 uitgang retourgeschikt. De ZVA 128 is geschikt voor gebruik tot 1,2 GHz en daarmee voorbereid voor DOCSIS 3.1 techniek.

Materialenlijst:
1x DIO-01 (indien niet aanwezig in de woning)
1x Hirschmann ZVA 128 antenneversterker
2x EDC 1000 Shop einddozen
KOKA 9 TS coaxkabel op rol of per meter

Download hier het schema in PDF-formaat

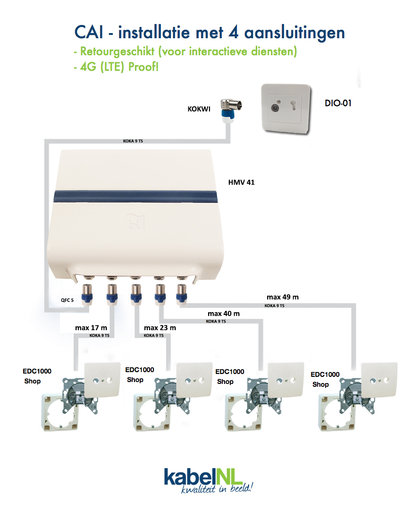

Installatieschema met 4 TV aansluitingen

Dit is de meest voorkomende opzet in woonhuizen. Alle 4 de aansluitpunten zijn retourgeschikt, dus te gebruiken i.c.m. bijvoorbeeld interactieve diensten zoals tv-on-demand. NB: Wanneer niet alle uitgangen gebruikt worden dienen de ongebruikte uitgangen afgesloten te worden d.m.v. een RF75 afsluitweerstand. Dit om mogelijke instraling door bijvoorbeeld 4G (LTE) straling tegen te gaan.

Materialenlijst:
1x DIO-01 (indien niet aanwezig in de woning)
1x Hirschmann HMV41 antenneversterker
1x SHOP SET 4114 aansluitset
4x EDC 1000 Shop einddozen
KOKA 9 TS coaxkabel op rol of per meter

Handig hulpmiddel!
CST5 coaxstripper

Download hier het schema in PDF-formaat.

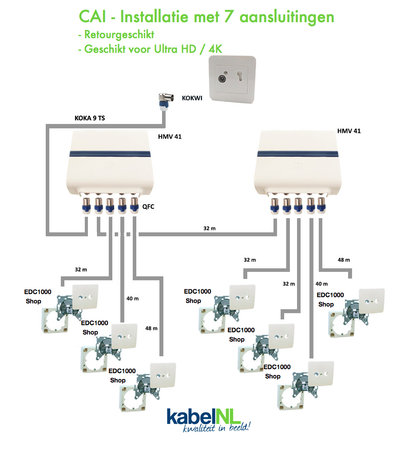

Installatieschema met 7 TV aansluitingen

In deze opzet worden er maximaal 7 retourgeschikte aansluitingen gecreerd. Deze configuratie wordt zowel in grotere woonhuizen als bedrijfpanden toegepast. Alle 7 aansluitpunten zijn retourgeschikt, dus te gebruiken i.c.m. bijvoorbeeld interactieve diensten zoals tv-on-demand. NB: Wanneer niet alle uitgangen gebruikt worden dienen de ongebruikte uitgangen afgesloten te worden d.m.v. een RF75 afsluitweerstand. Dit om mogelijke instraling door bijvoorbeeld 4G (LTE) straling tegen te gaan.

Materialenlijst:
1x DIO-01 (indien niet aanwezig in de woning)
2x Hirschmann HMV41 antenneversterker
2x SHOP SET 4114 aansluitset
7x EDC 1000 Shop einddozen
KOKA 9 TS coaxkabel op rol of per meter

Handig hulpmiddel!
KST1 coaxstripper

Download hier het schema in PDF-formaat
